14-Z400EL
Под заказ
500 790 грн.

Форматно-раскроечный станок Robland Z 400 EL заказать-купить в интернет-магазине KMA.UA. Доставка в любой город Украины.

Описание

ПРЕДНАЗНАЧЕНИЕ:

Z 400 EL - это станок тяжелого класса нового поколения предназначенный для высококачественного раскроя ламинированных ДСП, МДФ, ДВП, фанеры и других материалов, продольного, поперечного и под углом.

ОСОБЕННОСТИ:

Станок оснащен электроприводом подъема и опускания пилы,  наклон пилы также осуществляется с помощью электропривода. Подрезной узел имеет отдельный электродвигатель, что обеспечивает идеальное пиление без сколов. Пильный узел наклоняется на угол до 45 градусов.

Массивная станина, повышенная жесткость основных узлов и системы базирования заготовок, жесткие направляющие и упоры, точность регулировок и мощность привода основной пилы 7 кВт обеспечивают надежность данного оборудования при многосменной работе в условиях промышленного производства. Станок оборудована панелью с сенсорным управлением основными функциями станка на уровне глаз оператора, а также параллельной направляющей линейкой с сервоприводом.

Внешняя механическая регулировка подрезного узла с дополнительной фиксацией настроек обеспечивает простую, точную и надежную регулировку подрезной пилы относительно основного пильного диска. Скорость вращения основной пилы меняется перекидыванием ремня на шкивах.

Базовая комплектация включает в себя дополнительное оборудование, которое позволяет более полноценно эксплуатировать станок. Пильные диски в базовую комлектацию станка не входят!!!



ПРЕИМУЩЕСТВА:

Станок Z 400 EL имеет принципиально новую систему наклона пильного узла, поворот осуществляется по фрезерованным направляющим, эта система не требует обслуживания и гарантирует постоянную точность и плавное движение. Подрезной узел получил дополнительную настройку и теперь его можно более точно выставить в одной плоскости с основной пилой.

Форматно-раскроечные станки фирмы Robland Z 400 EL имеют шариковую каретку шириной 420 мм с запатентованной конструкцией крепления круглых направляющих, что обеспечивает простое обслуживание каретки, в отличие от конструкций других шариковых кареток.

Шарики размещены в стальном П-образном сепараторе. 34 шарика равномерно распределяют нагрузку от веса каретки и распиливаемых листов материала на большую длину направляющих, что обеспечивает плавное перемещение каретки. Круглые направляющие позволяют максимально просто обслуживать каретку, без каких либо затрат. Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом. Механическая часть представляет собой продуманную и отработанную за многие годы конструкцию, благодаря чему станок очень прост в обслуживании и эксплуатации. Станки фирмы Robland, за 20 лет на рынке, зарекомендовали себя как очень надежные и неприхотливые машины.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Параллельная линейка

 - Правая параллельная линейка с микрометрической регулировкой, максимальный пропил 1 350 мм.

- Цифровой индикатор размеров на правой параллельной линейке (опция).

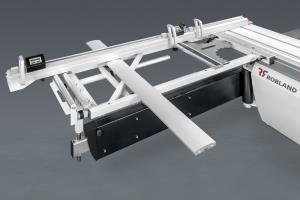

Упорная телескопическая линейка

- Поперечная телескопическая линейка с возможностью выдвижения до 3000 мм.

- Цифровой индикатор размеров на левой поперечной линейке. (опция)

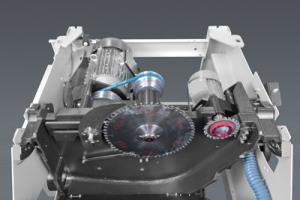

Пильный узел

- Три скорости оборотов основной пилы.

- Механический наклон пильного узла с отображением угла наклона до 45 градусов.

-  Возможность точной регулировки подрезной пилы влево и вправо с помощью пульта управления на передней панели.

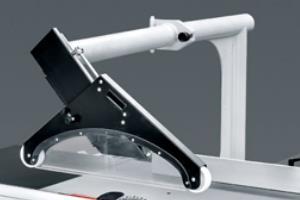

Кожух пилы
Стандартный кожух над пилою с патрубком под аспирацию размером 100 мм.

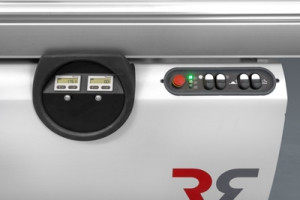

Панель управления
Подъём и опускание, а также регулировка подрезной пилы влево и вправо происходит помощью пульта управления на передней панели.

БАЗОВАЯ КОМПЛЕКТАЦИЯ:

  1. Правая параллельная направляющая линейка с автоматическим перемежением и позиционированием с сервоприводом, максимальная ширина пропила 1250 мм.

  2. Сенсорный экран на уровне глаз. Правая параллельная направляющая линейка может быть проконтролирована с помощью сенсорного экрана с точностью до 0,01 мм, автоматическая коррекция, установка положения парковки.

  3. С пульта управления можно управлять следующими функциями: пуск/остановка основной пилы, пуск/остановка подрезной пилы, высота подъема основной пилы, наклон пильного диска с цифровой индикацией, автоматический контроль параллельности направляющей.

  4. Поперечная левая упорная телескопическая линейка с двумя откидными упорами может выдвигаться на расстояние до 3 000 мм.

  5. Поперечная упорная телескопическая линейка может использоваться для угловых резов.

  6. Электронный индикатор наклона пильного диска.

  7. Стопор каретки.

  8. Буковая вставка на телескопической линейке.

  9. Литой чугунный стол.

  10. 3 скорости вращения основного пильного диска.

  11. Электропривод подъема и опускания основной пилы.

  12. Электропривод наклона пыльного узла.

  13. Точная подстройка подрезного диска влево и вправо с помощью микрометрического винта со шкалой.

  14. Дополнительный стол на выходе.

  15. СЕ – ограждение верхнее пильного диска (на поворотном кронштейне с патрубком для подключения аспирации) с увеличенным поддерживающим столом.

  16. Защита мотора от перегрузки.

  17. Автоматическое пусковое устройство «Звезда-треугольник».

  18. Автоматический тормоз двигателя при выключении.

  19. Аварийная кнопка «Стоп» на панели управления.



Дополнительная комплектация Robland Z400 EL

Электродвигатель мощностью 9,2 кВт
Дополнительная кнопка старт/стоп, встроенная в скользящий стол (каретку)
Светодиодная полоса, индикация работы подрезной пилы Светодиодная полоса для индикации работы подрезной пилы

Digi Pack

Цифровой индикатор угла наклона пильного диска
Цифровой индикатор высоты пильного диска

Цифровой индикатор размеров на правой параллельной линейке
Цифровой индикатор размеров на левой поперечной линейке (на одном упоре)
Два цифровых индикатора размеров на левой поперечной линейке (в комплекте двойной откидной упор DDF и одинарный на телескопической линейке)
Выдвижной фронтальный поперечный стол и дополнительная планка на столе
Большой поперечный стол 1505х760 мм, с выдвижной рамой, как по длине, так и по ширине и индексной системой выставления углов
Система быстрого позиционирования подрезной пилы форматно-раскроечного станка Robland Z-3200 Система быстрого позиционирования подрезной пилы «LEADER»
Дополнительный поддерживающий стол на каретке Дополнительный поддерживающий стол на каретке
Дополнительный поддерживающий стол на каретке и упорной линейкой со шкалой

Дополнительный поддерживающий стол на каретке и упорной линейкой со шкалой

Высокоточный двусторонний угловой упор (поворотный)

Эксцентриковый прижим

Высокоточный двусторонний угловой упор (поворотный)

DC 1300 аспирационная установка, производительность 2500 м/3час, мощность 1,5 кВт, два патрубка D=2х100 мм
DC 2300 аспирационная установка, производительность 3900 м/3час, мощность 2,2 кВт, три патрубка, D=100 мм

Пилы дисковые LEUCO (Германия)

300х3,2х30 Z=96

120х3,0-3,8х20 Z=24

120х2,8-3,8х20 Z=2х12

120х2,8-3,6х20 Z=2х22





Технические характеристики

Диаметр подрезной пилы
120 x 20 мм
Размеры каретки
420 x 3200 мм
Регулировка положения параллельной линейки
Ручная
Обороты основной пилы
3000 4000 5000 об мин
Обороты подрезной пилы
8200 об мин
Бренд
Robland
Высота стола
860 мм
Диаметр нижнего патрубка под аспирацию
120 мм
Диаметр верхнего патрубка под аспирацию, мм.:
100
Размеры дополнительного стола на выходе
650 x 710 мм
Регулировка положения параллельной линейки
ручная
Регулировка поперечной линейки
ручная с регулировочным винтом
Регулировка угла наклона пильного агрегата
электрическая с отображением угла наклона на шкале
Ход каретки, мм
3200
Диаметр подрезной пилы
120 x 20 мм
Длина пропила
3200 мм (2500 и 3800 мм опция)
Макс. глубина пропила
125 мм
Макс. диаметр основной пилы
400 x 30 мм (350 мм с подрезной пилой)
Мощность двигателя основной пилы
7 кВт
Мощность двигателя подрезной пилы
1,3 кВт
Обороты подрезной пилы
8200 об мин
Регулировка высоты пропила основной пилой
Электрическая
Регулировка высоты пропила подрезного узла
Ручная
Длина каретки
Длина каретки 3.2 метра
Размеры основного чугунного стола
985 x 710 мм
Вес станка
1050 кг
Макс. глубина реза при 45°
90 мм
Глубина резания подрезной пилы
0 - 3.5 мм
Наклон пильного узла
90° - 45°
Размеры фронтального поперечного стола
1420 x 650 мм
Ширина пропила по поперечной упорной линейке
2295 мм (3000 мм с телескопической линейкой)
Ширина пропила по правой параллельной линейке
1350 мм
Мощность двигателя подрезной пилы
1,3 кВт
Размер подвижной каретки, мм.:
1
Макс. длина реза, мм.:
1
Макс. высота пропила при 90°, мм.:
1
Макс. высота пропила при 45°, мм.:
1
Ширина пропила, мм.:
1
Мощность двигателя основной пилы, кВт.:
1
Мощность двигателя подрезной пилы, кВт.:
1
Частота вращения основной пилы, об/мин.:
1
Частота вращения подрезной пилы, об/мин.:
1
Макс. диаметр основной пилы Ø, мм.:
1
Макс. диаметр подрезной пилы Ø, мм.:
1
Кут наклона пили,°:
1
Размеры основного стола, мм.:
1
Размеры стола расширения, мм.:
1
Выход под аспирацию Ø, мм.:
1
Габаритные размеры (ДхШхВ), мм.:
1
Габариты упаковки (ДхШхВ), мм.:
1
Вес, кг.:
1
Гарантия, к-во месяцев:
1
