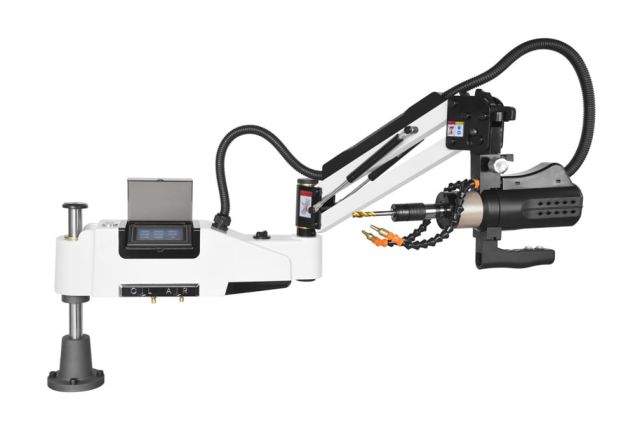

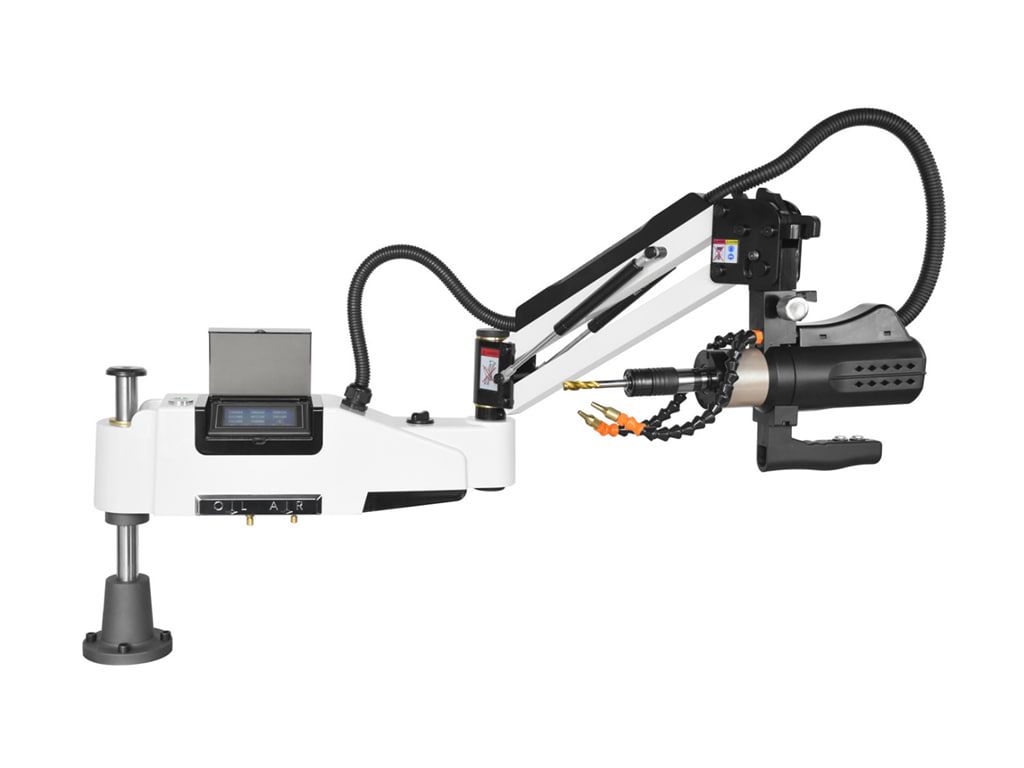

Резьбонарезной манипулятор MAST M-RN 24

Резьбонарезной манипулятор MAST M-RN 24 – это эффективное оборудование для нарезки внешней и внутренней резьбы в диапазоне М1-М24, рабочий радиус которого составляет 1200 мм. Преимуществом модели являются 2 режима работы, ручной и автоматический, что позволяет использовать манипулятор как для выполнения индивидуальных проектов, требующих максимального контроля, так и для серийной нарезки однотипной резьбы.

Благодаря поворотной на 0-90° резьбонарезной головке можно нарезать резьбу в разных плоскостях и под разными углами. Серводвигатель с высоким крутящим моментом мощностью 1,2 кВт обеспечивает производительную работу с разными материалами. Шпиндель имеет правый и левый ход, переключение осуществляется вручную. Функция масляного тумана улучшает процесс нарезки резьбы в твердых материалах. Управление устройством осуществляется с помощью сенсорной панели, размещенной на поворотном кронштейне. Благодаря высокому качеству и скорости обработки, такой резьбонарезной станок манипулятор будет эффективным для профессиональных мастерских и специализированных производств.

Особенности резьбонарезного манипулятора MAST M-RN 24

• Нарезка наружной и внутренней резьбы в диапазоне М1-М24
• Рабочий радиус – 1200 мм
• 2 режима работы – ручной и автоматический
• Поворотная на 0-90° резьбонарезная головка
• Серводвигатель с высоким крутящим моментом
• Мощность двигателя – 1,2 кВт
• Скорость вращения шпинделя – 250 об/мин
• Правый и левый ход шпинделя с ручным переключением
• Сенсорная панель управления, размещенная на поворотном кронштейне
• Регулировка размера резьбы, скорости, шага и глубины нарезки с сенсорной панели
• Сохранение рабочих параметров для более высокой скорости и повторяемости обработки
• Встроенный бак для масла
• Возможность программирования автоматической продувки и смазки (необходим компрессор с рабочим давлением 6-8 Бар).

Комплектация резьбонарезного манипулятора MAST M-RN 24

В комплект поставки входят цанги М6-М24.

Частые вопросы

Чтобы больше узнать о резьбонарезных манипуляторах, их преимуществах и особенностях, просмотрите ответы на частые вопросы.

Какие есть отличия в работе пневматических и электрических резьбонарезных манипуляторов?

Пневматические манипуляторы легче, компактнее и безопаснее для работы во влажных или взрывоопасных средах, так как не имеют электрических искр. Однако их мощность зависит от производительности компрессора, и они более шумные.

Электрические манипуляторы питаются от электросети, обычно более мощные, более тихие, имеют более точный контроль скорости вращения и крутящего момента.

Какие преимущества имеют резьбонарезные манипуляторы?

Резьбонарезные манипуляторы имеют ряд преимуществ:

• Высокая точность – обеспечивают идеально ровную и правильную резьбу
• Высокая производительность – позволяют нарезать резьбу значительно быстрее, чем ручным способом или обычной дрелью
• Снижение брака - благодаря контролю глубины и предотвращению залома метчика
• Универсальность - современные манипуляторы могут работать с разными материалами (сталь, алюминий, пластик и т.п.) и разными размерами резьбы
• Эргономичность – снижают физическую нагрузку на оператора, поскольку не требуют значительных усилий для удержания инструмента.

Какие особенности конструкции позволяют резьбонарезным манипуляторам обеспечивать высокую точность резьбы?

Резьбонарезные манипуляторы обеспечивают высокую точность нарезки резьбы благодаря следующим особенностям:

• Параллелограммный рычаг (рука) - позволяет точно позиционировать шпиндель над отверстием и поддерживать его перпендикулярно поверхности заготовки, что предотвращает "скашивание" резьбы
• Патрон с компенсацией длины (плавающий) – позволяет метчику иметь небольшое осевое движение, компенсируя незначительные неточности позиционирования и расхождения между шагом резьбы и скоростью подачи
• Контроль крутящего момента
• Регулировка скорости, позволяющая подобрать оптимальный режим для разных материалов и диаметров резьбы.

Может ли резьбонарезной манипулятор работать с разными диаметрами метчиков?

Современные манипуляторы могут адаптироваться к широкому диапазону размеров метчиков благодаря сменным держателям или патронам.

Может ли один резьбонарезной манипулятор нарезать резьбу на деталях с разной геометрией?

При наличии регулировки высоты и угла наклона, а также сменных инструментальных держателей резьбонарезающий аккумулятор можно адаптировать к деталям с любой геометрией.
